 窓は、住まいに必要な要素の1つです。 室内に光や空気を取り入れ、眺望をもたらす窓は、快適な生活を送る上で欠かせません。 窓は、取り付け位置や数によって部屋の印象が大きく変わり、住み心地にも関わってきます。 目的によって ご観覧頂きありがとうございます第一工事部 佐藤です 今回は、図面で窓の見方を紹介します。 ① 引き違い窓 この窓は 引き違い窓 を表します。引き違い窓は一般的な窓で腰窓・掃き出しとありますが、腰窓は、床から900前後程度上がった場所に着きます。既存枠にそのまま新規枠をかぶせることが出来るカバー工法に加え、水密ゴム、気密ゴムにより、ウェットシールを用いることなく、高い水密性と気密性を実現します。 枠見込み70mmで空気層12mmに対応。 断熱性能H2を達成 枠見込み70mmのサッシで、障子

窓 高さ 床から の画像検索結果 間取り 窓 リフォーム 間取り

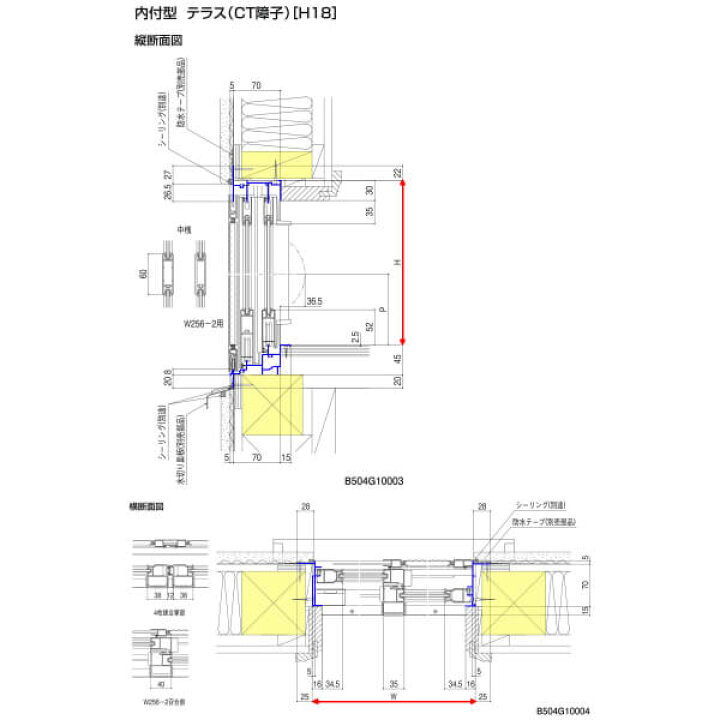

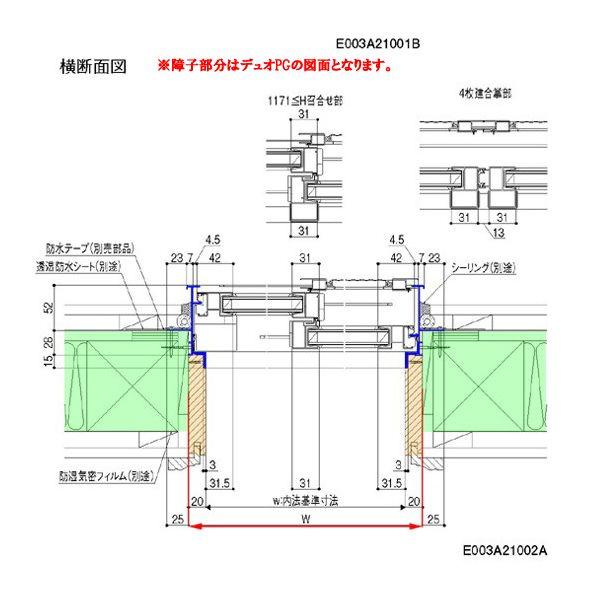

窓の大きさ 図面

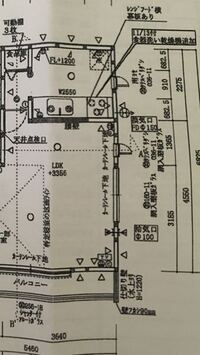

窓の大きさ 図面- この図面の窓には、 と書かれています。 この5桁の数字の前3桁が横幅を表し、後ろ2桁が高さを表します。 つまり、160 → 1,600mm(横幅) 11 → 1,100mm(高さ）となります。 であれば、横幅は1,190mmであり高さは700mmの窓ということになります。 窓の横には、この丸いマークで 窓の種類サイズなどがかかれています。 ↑のだと2121とあるので、幅210cm、 高さ210cmの窓ということになります。 最後のTは、防犯ガラスです。 こちらは、おトイレ、脱衣所、お風呂のまど、 0606とあるので、60センチ四方

図面を読むことは暮らしを想像すること 失敗を防ぐ平面図の読み方 窓編 Suvaco スバコ

 図面の基本 図面はミリメートル(mm)でかかれている 図面は基本的に、ミリメートル（mm)単位でかかれています。 なじみのあるメートル単位で考えるためには、1000で割る必要がありますね。 例えば、図面に"1800"とかかれているのは1m80cmのことです。 "500"とかかれているのは50cmのことです。図面集・取付施工 防火窓は別途ご確認下さい。 シャノンウインド 図面集・取付施工ブック 1812現在窓のH・W寸法の制限 500≦w≦00 窓の開口角度 45°、 60°、 90° 突出し窓のみ60°まで 単窓質量 40㎏まで 最大連窓数 注：最大連窓数は右表よりお 選びください。 ステンレス鋼 他 表中の数値は最大の目 安値となります。 最大連窓数は窓の仕様

 間取り図の外側に描かれている楕円の中に窓の情報が全部入っています。 楕円の中は3段に分かれていて、上からこのように記載されています。 窓の上が床から何センチの高さにあるか 窓の種類＆窓の幅＆窓の高さ 透明か型ガラスか。 h：引き違い窓 f：fix窓 a上げ下げ窓 dテラスドアQ 窓のサイズについて 図面にある「引き違い窓」とか「引き違い窓」の、というのはサイズだときいたのですが、 どう読み取るのか教えてください。 ハウスメーカーによって若干の違いはあると思いますが、窓のサイズは サッシの 幅＋高さ という形で表記されます！ 例えば図面に「 160 」と表記されている場合。 前3ケタが幅、後ろ2ケタが高さ を表します。 高さの表記は0がひとつ省略されているの

 図面を描くシステム「CAD」 3 まとめ 1． 図面の見方 (読み方) まずはじめに、図面は「見る」ではなく「読む」といいます。 読む とは「図などを見てその意味・内容を理解する」という意味があります。 タイトルに「見方」と書いていますが、これ以降新築・注文住宅の窓の位置・配置 大きさ 成功と失敗例 口コミ 窓は室内に光を取り入れるためや換気、通風のために設けられるます。 夏に窓などの開口部から侵入してくる熱が約7割、冬に窓などの開口部から逃げる熱のうち約5割を占めているます。
